产品特性

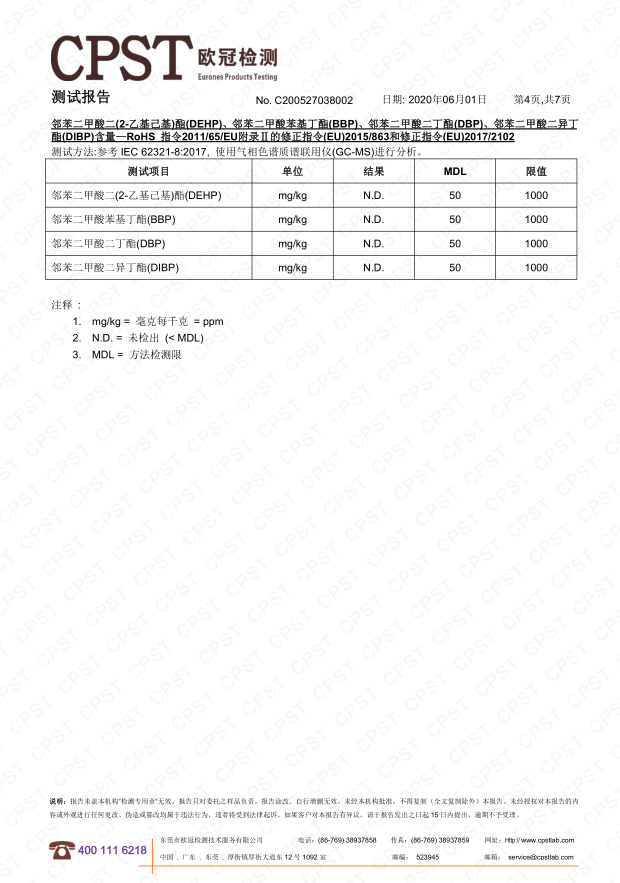

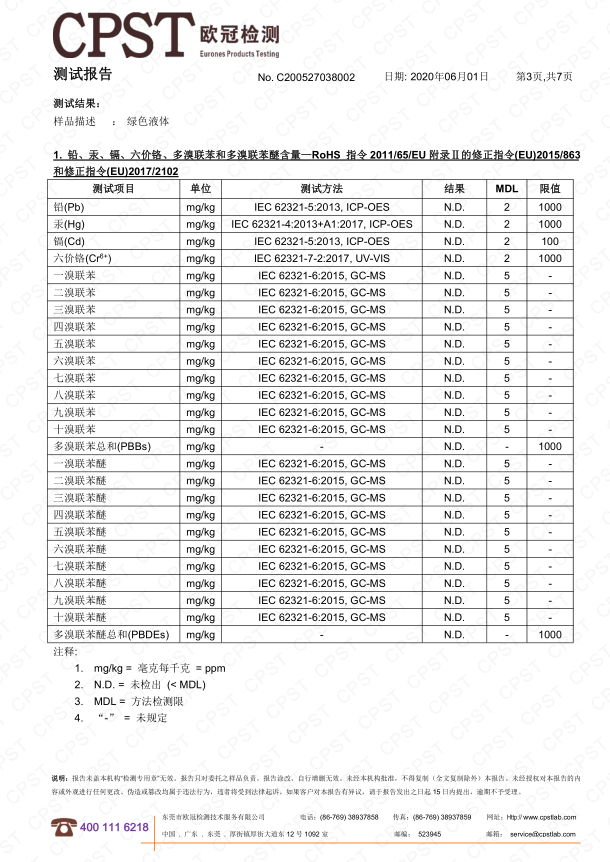

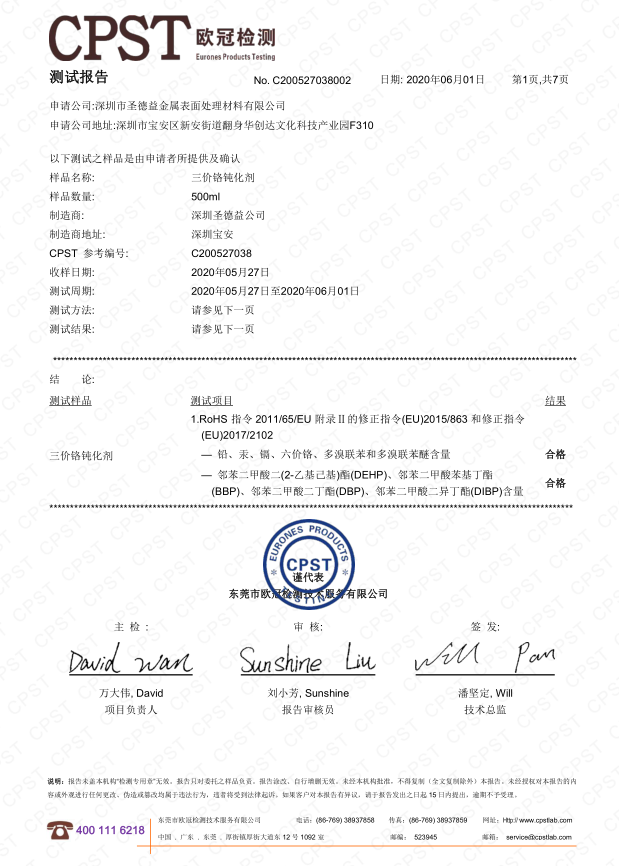

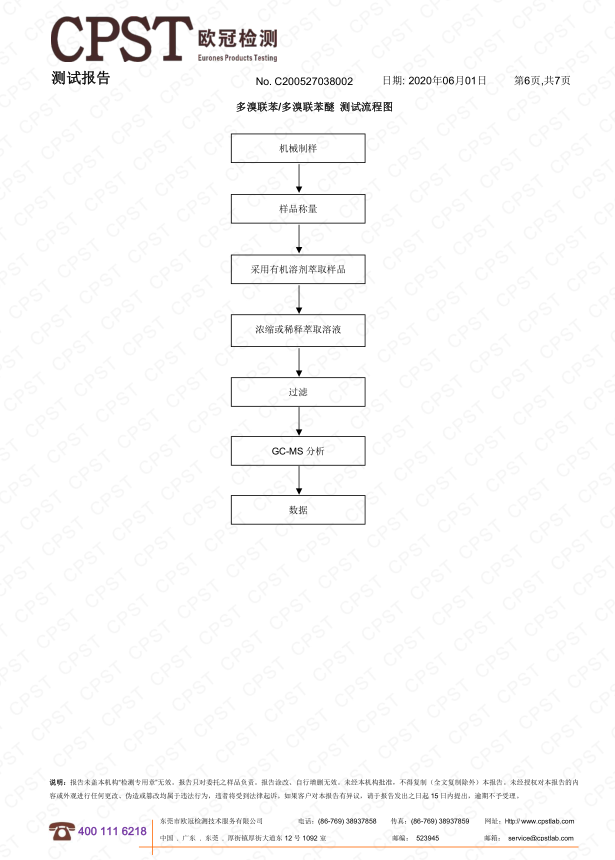

1，是一种非六价铬、以三价铬为基础的低毒浓缩液体；
2，形成有色的转化膜;成膜，成膜淡黄色、淡蓝色、灰蓝色、蓝黑色
3，防蚀性能优于六价铬钝化工艺;钝化后裸膜盐雾超过150-360小时，在本品处理基础上，再加入二次处理剂处理，铝压铸件裸膜盐雾可高于720小时，铝型材裸膜盐雾可高于1000小时，加入封闭剂工艺，中性盐雾可达720-1500小时。
4，通过QPL认证钝化液;产品符合甚至超过MIL-DTL-81706及MILDTL5541的耐腐蚀标准,根据ASTMB-117及DINENIS9227中性盐雾测试标准。
5，成膜为低接触电阻，且是符合MIL-DTL-81706B电阻率小于5000µOhm/平方英寸耐热性高的无机钝化膜层；
6，适用于铝合金、铝压铸件，锌合金。
膜色性能
1，铝合金型材钝化耐中性盐雾指标
（1）膜色为铝本色，中性盐雾可达72-120小时，加入二次钝化后盐雾可达96-168小时。
（2）膜色为浅蓝色，中性盐雾可达96-168小时，加入二次钝化后盐雾可达168-360小时。
（3）膜色为蓝彩色，中性盐雾可达168-240小时，加入二次钝化后盐雾可达360-720小时。
（4）膜色深蓝黑色，中性盐雾可达240-500小时，加入二次钝化后盐雾可高于720-1000小时。
2，压铸铝件钝化耐中性盐雾指标
⑴，膜色为铝本色，中性盐雾可达48-72小时，加入二次钝化后盐雾可达72-96小时。
⑵，膜色为微蓝色，中性盐雾可达72-120小时，加入二次钝化后盐雾可达96-240小时。
⑶，膜色为浅蓝色，中性盐雾可达120-168小时，加入二次钝化后盐雾可达240-360小时。
⑷，膜色为蓝彩色，中性盐雾可达168-240小时,加入二次钝化后盐雾可达360-480小时.
⑸，膜色为蓝灰色，中性盐雾可达240-360小时以上，加入二次钝化后盐雾可于720小时。
3，锌合金钝化耐中性盐雾指标
⑴，膜色为本色，中性盐雾可达48小时或以上，加入二次钝化后盐雾可达72-96小时。。
⑵，膜色为浅蓝色，中性盐雾可达48-72小时，加入二次钝化后盐雾可达96-120小时。
⑶，膜色为深蓝色，中性盐雾可达到96-120小时以上，加入二次钝化后盐雾可达120-168小时。
(4),使用浓度15-20%，并加温钝化出理，浸泡时间高于5分钟，中性盐雾时间150小时以上，加入二次钝化后盐雾可达300小时。

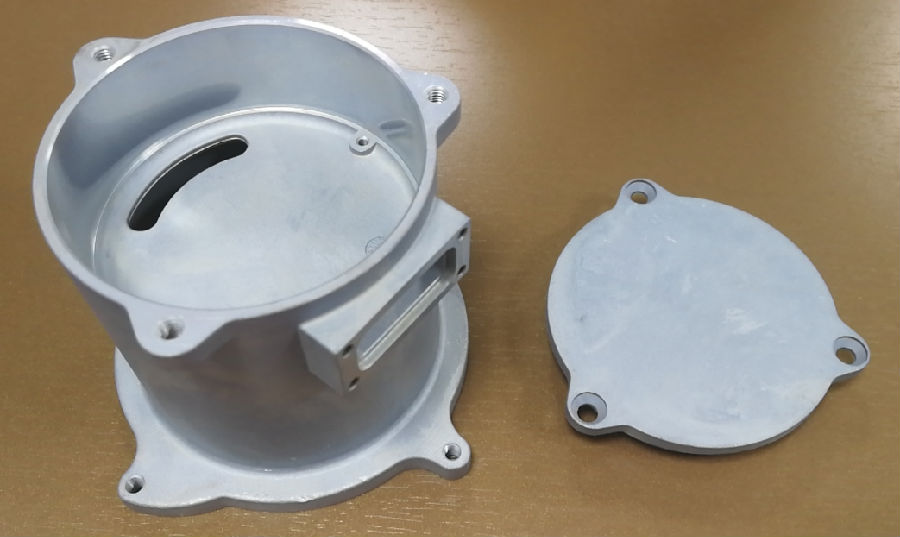

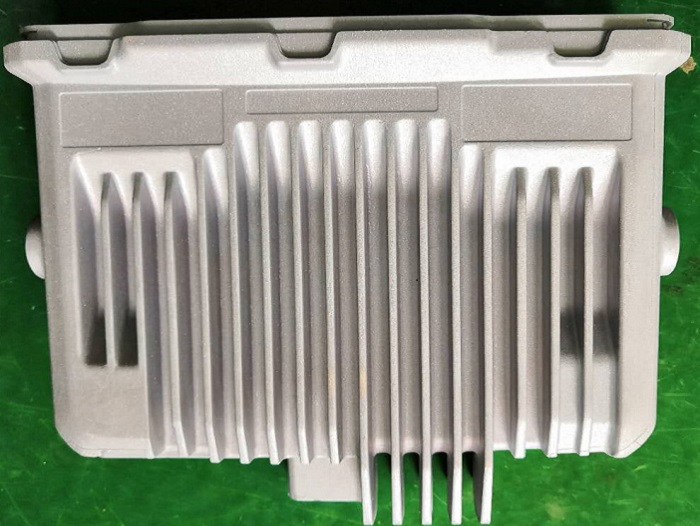

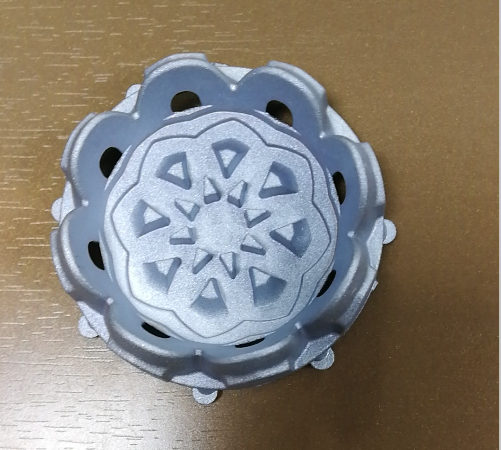

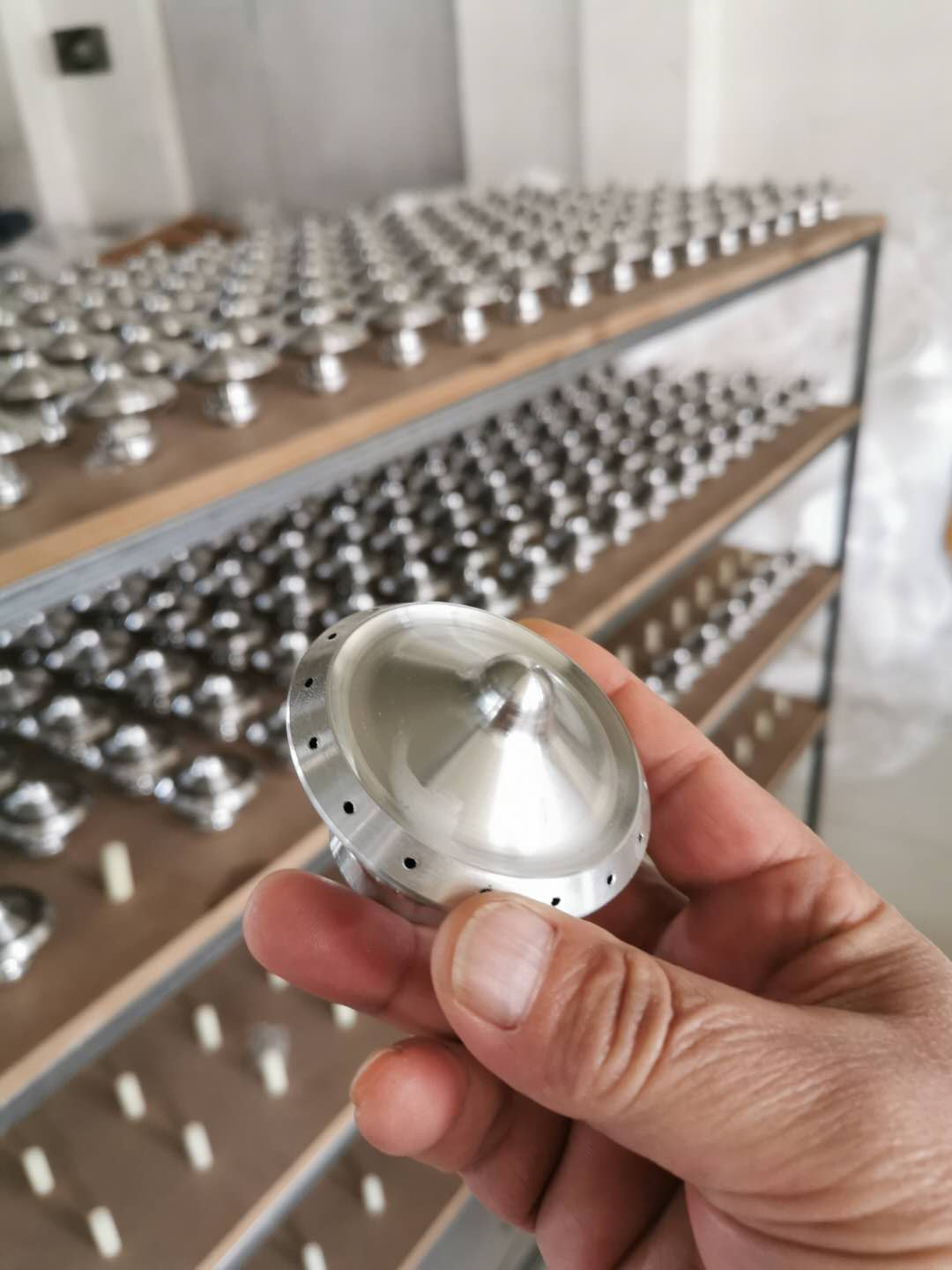

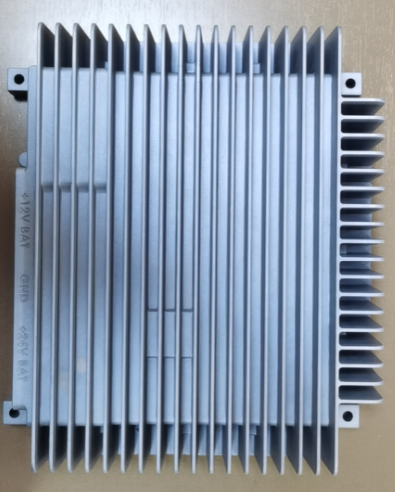

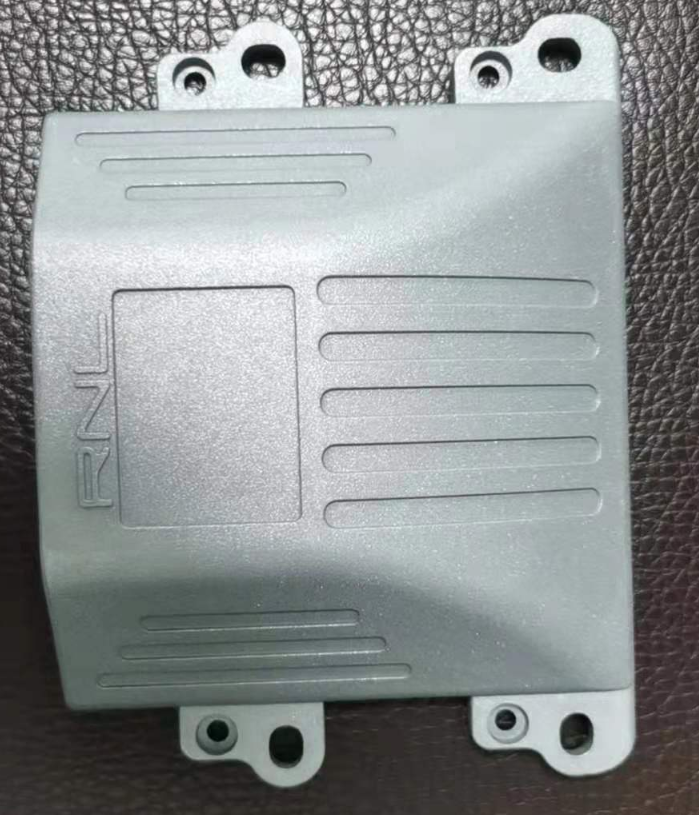

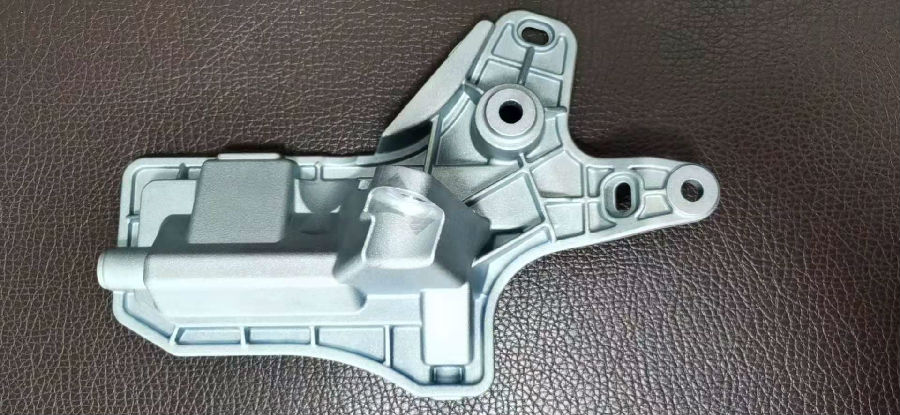

客户产品（颜色可根据要求调整）
标杆用户

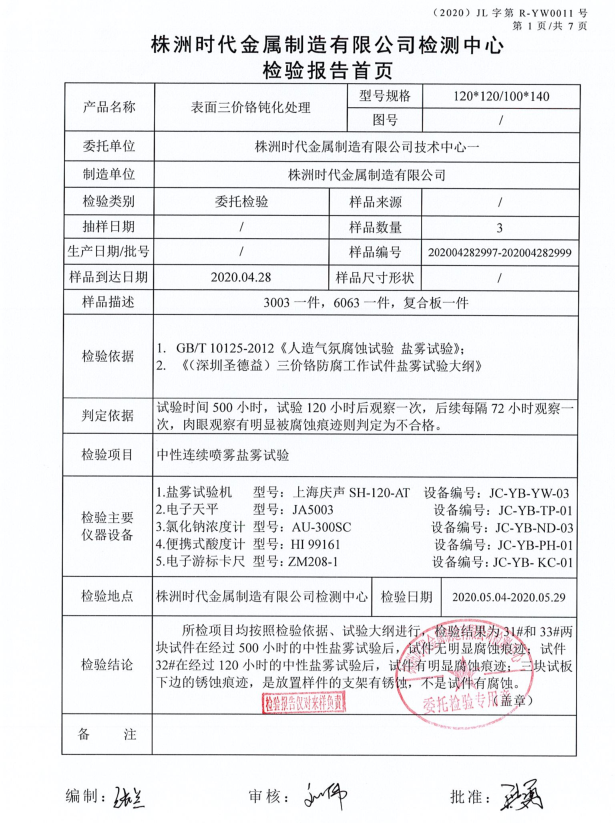

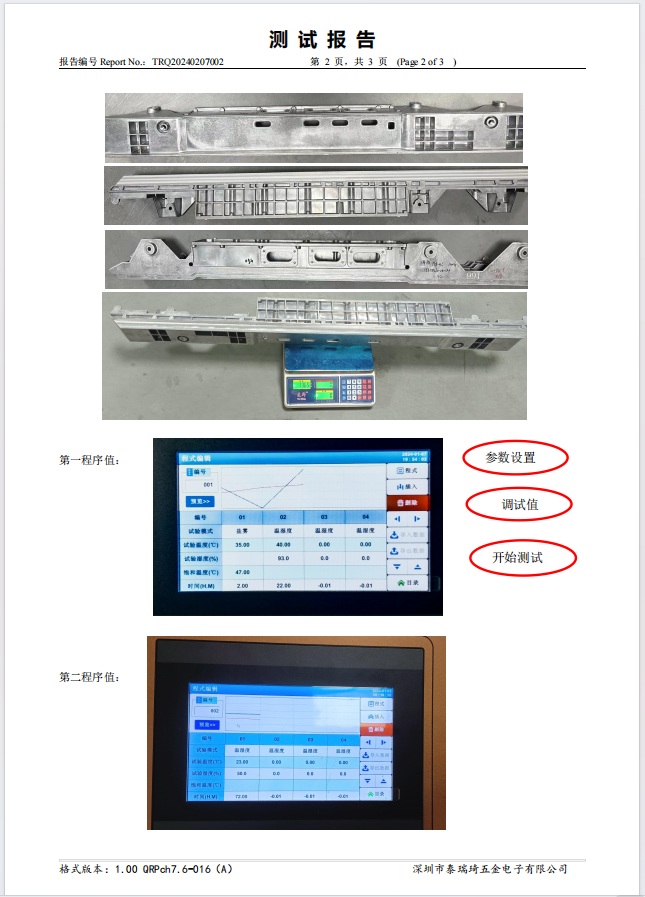

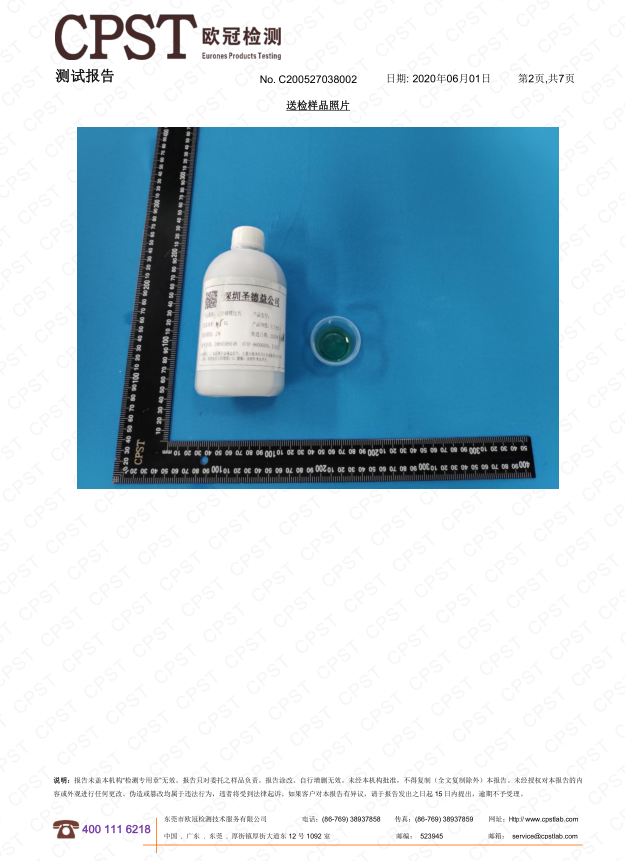

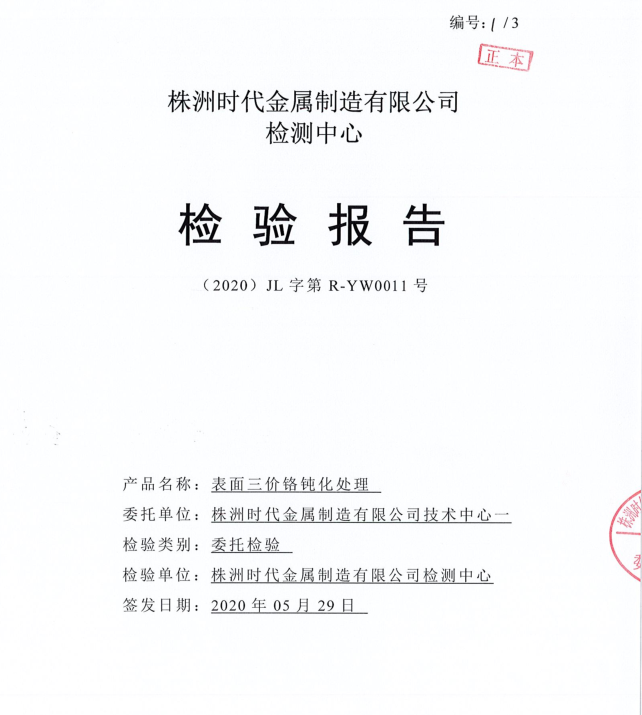

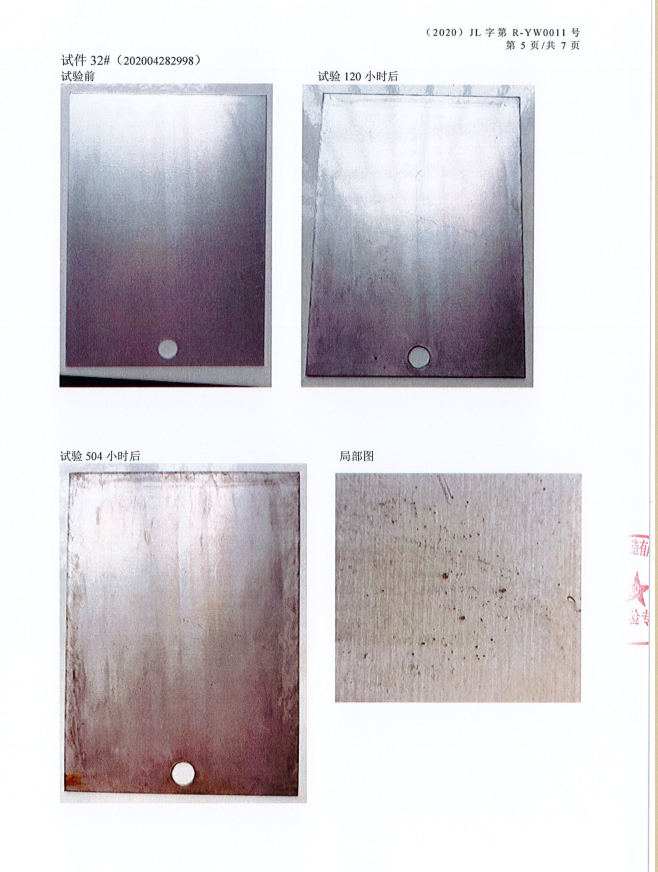

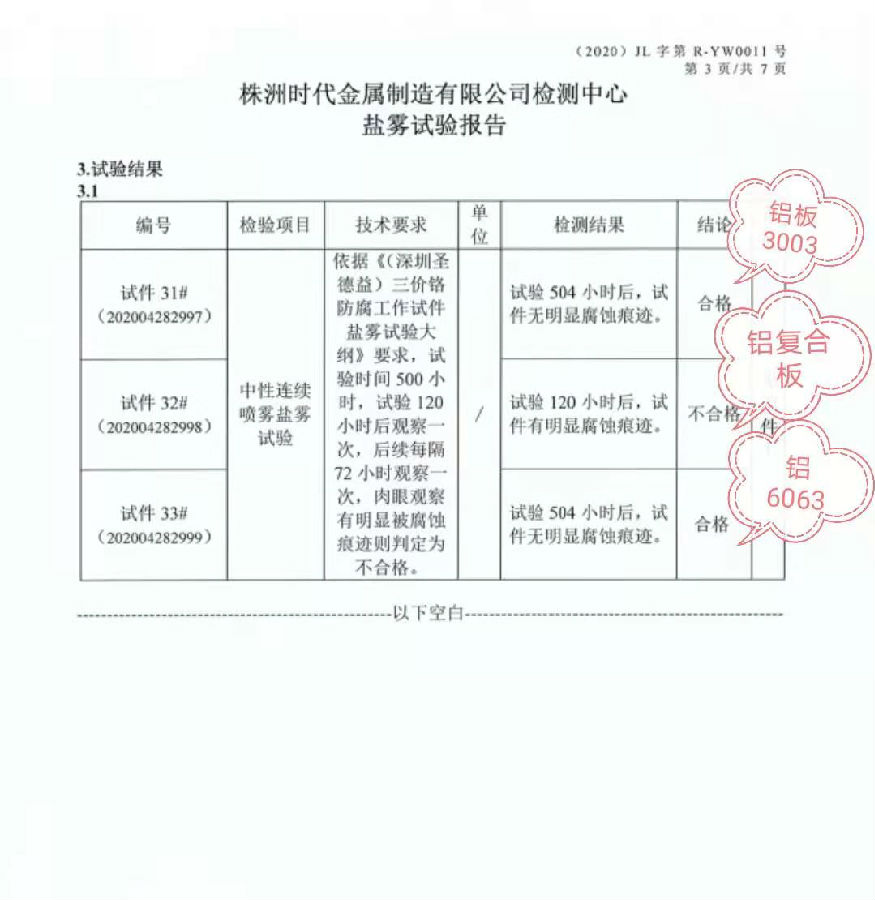

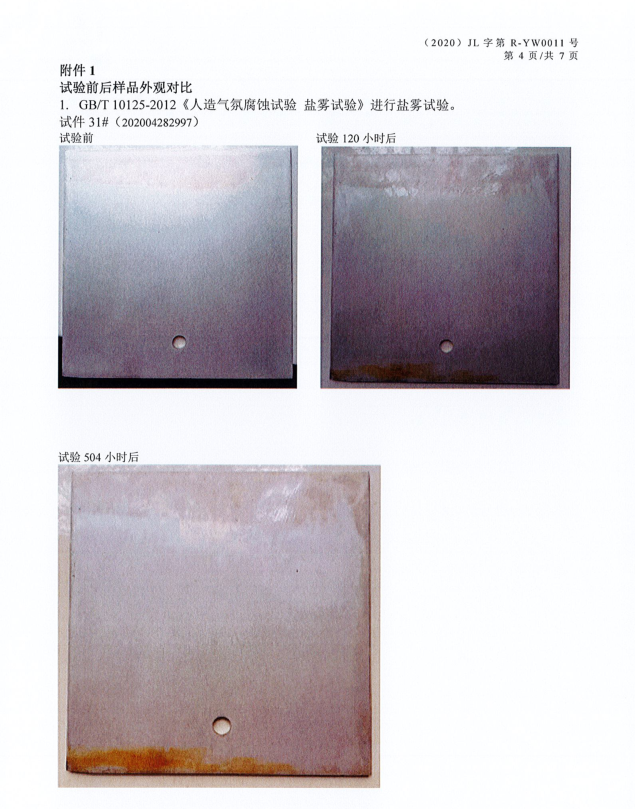

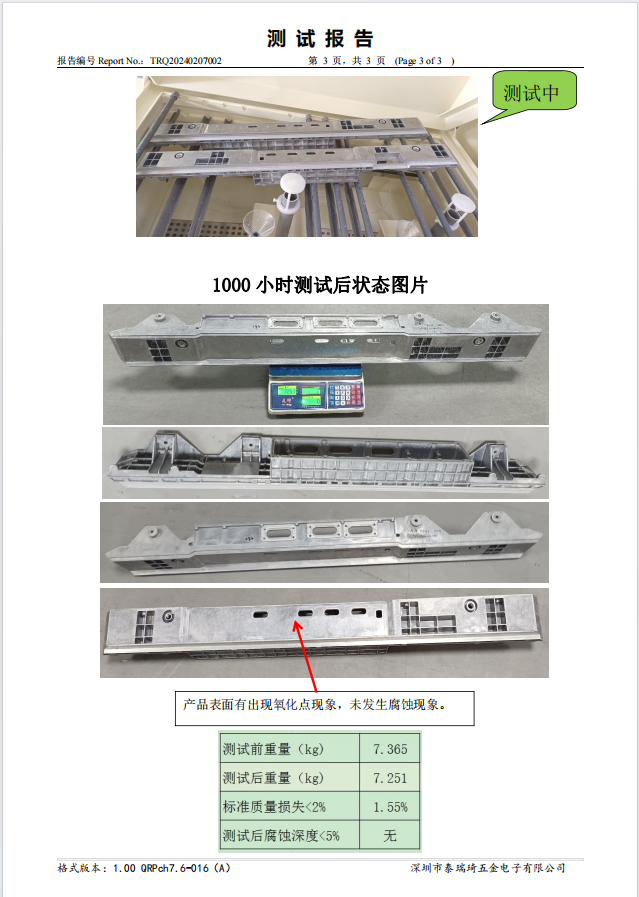

我们可以向客户展示贵州某大型车辆部件制造公司的“车载与能源研究院”测试报告，或湖南某金属制造公司用于国产动车和西门子动车部件的国家指定的检测单位的测试报告。
1，铝型材钝化工艺
（1）膜色为本色，中性盐雾要求96-120小时；
工艺方法：油除碱蚀-水洗-活化-水洗-钝化--水洗--干燥。
钝化参数： 浓度8-10%；PH值3.8-4.5； 时间1.5-3分钟；温度30-40度。
（2）膜色浅蓝色，中性盐雾120-168小时；
工艺方法：油除碱蚀-水洗-活化-水洗-钝化--水洗--干燥。
钝化参数： 浓度10-15%，PH值3.8-4.5； 时间3-5分钟， 温度30-40度。
（3）膜色蓝色，中性盐雾168-240小时；
工艺方法：油除碱蚀-水洗-活化-水洗-钝化--水洗--干燥。
钝化参数：浓度10-15%，PH值3.8-4.5； 时间5-6分钟；温度30-40度。
（4）膜色为深蓝色，中性盐雾240-500小时；
工艺方法：油除碱蚀-水洗-活化-水洗-钝化--水洗--干燥；
钝化参数： 浓度15-20%；PH值3.8-4.5； 时间6-10分钟； 温度30-40度。
（5）在本剂钝化基础上，加入无机导电封闭，盐雾700-100小时；
工艺方法：油除碱蚀-水洗-活化-水洗-钝化--水洗--封闭--水洗--干燥；
钝化参数：浓度15-20%；PH值3.8-4.5； 时间6-10分钟； 温度20-40度。
封闭参数：浓度20% ， 时间5分钟；温度55-60度。PH值3.8-4.5.
2，铝压铸件钝化工艺
⑴，膜色为本色，中性盐雾要求48-72小时。
工艺方法：除油-水洗-钝化-水洗-干燥。
钝化参数：浓度为8-15%，浸泡时间1.5-2.5分钟，PH值：3.8-4.5；温度为常温。
⑵，膜色较浅蓝色，中性盐雾要求72-120小时。
工艺方法：除油-水洗-钝化-水洗-干燥；
钝化参数：浓度为8-15%，浸泡时间2.5-3分钟，PH值3.8-4.5；常温或加温30-40度，加温更好。
⑶，膜色为浅蓝色的，中性盐雾120-168小时。
工艺方法：除油-水洗-活化-水洗-钝化-水洗-干燥；
钝化参数：浓度10-15%；时间3-3.5分钟；PH值3.5-4.5；温度30-40度。
⑷，膜色为蓝彩色的，中性盐雾168-240小时。
工艺方法：除油-水洗-活化-水洗-钝化-水洗-干燥，
钝化参数：浓度10-15%；时间3-3.5分钟；PH值3.5-4.5；温度30-40度。
⑸，膜色灰蓝色的，中性盐雾240小时以上。
工艺方法：除油-水洗-活化-水洗-钝化-水洗-干燥；
钝化参数：浓度15-20%；时间4-5分钟；PH值3.5-4.5；温度30-40度。
⑹，膜色蓝彩色，中性盐雾360--500小时；
工序中加入除垢及活化工序，浓度加大到15%以上，温度35-40度，浸泡5-8分钟，耐盐雾可达360-500小时或以上。
⑺，压铸件在本剂钝化处理基础上，再采用配套不改变原来颜色的封闭处理，中性盐雾可达700小时以上。
3，锌压铸件钝化工艺
⑴，膜色为微浅蓝色，中性盐雾48小时或以上。
工艺方法：除油-水洗-钝化-水洗-干燥；
钝化参数：浓度8-15%，浸泡时间1.5-2.5分钟；PH值3.8-4.5，温度为常温。
⑵，膜色为浅灰色，中性盐雾48-72小时或以上。
工艺方法：除油-水洗-钝化-水洗-干燥；
钝化参数：浓度为10-15%，浸泡时间2.5-3分钟，pH值3.8-4.5；温度为常温。
⑶，膜色淡蓝彩色，中性盐雾96-120小时以上。
工艺方法：除油-水洗-活化-水洗-钝化-水洗-干燥，
钝化参数：浓度10-15%，浸泡时间3-5分钟，PH值3.8-4.5，加温30-40度。
（4）膜色为蓝色，中性盐雾150小时以上。
工艺方法：除油-水洗-活化--水洗-钝化-水洗-干燥，
钝化参数：浓度为15-20%，浸泡时间3-5分钟，PH值3.8-4.5，加温30-40度。
（5）膜色为蓝色，中性盐雾可达240小时以上。
工艺方法：除油-水洗-活化--水洗-钝化-水洗-封闭-水洗-干燥，
钝化参数：浓度为15-20%，浸泡时间3-5分钟，PH值3.8-4.5，加温30-40度。封闭参数：浓度20%，浸泡时间5-10分钟，PH值3.8-4.5,温度55-60度
