特别说明:
1,钝化无机封闭是针对一些盐雾要求很高的产品而设计,盐雾要求不高的不需要使用,使用我司三价铬钝化剂可满足大家的要求。
2,钝化无机封闭剂需与我司铝合金、锌合金、不锈钢、镀锌等的三价铬钝化剂配套,不作为单独产品销售。
产品特性
*本品是一种非油性树脂的处理剂。产品环保型不含铬、不含磷等环保禁排成份;
*适用于铝合金、锌合金、不锈钢、镀锌等表面三价铬钝化后的封闭处理;
*能在短时间内形成化学性质极为稳定的微细结晶钝化封闭膜层,膜层耐腐蚀性、导电性好、与涂料的附着力强,不改变钝化颜色,裸膜中性盐雾测试可以在三价铬钝化剂基础上提高3-5倍;

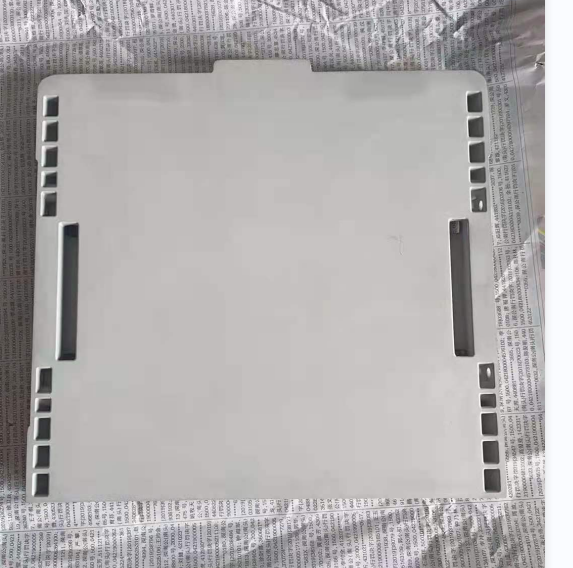

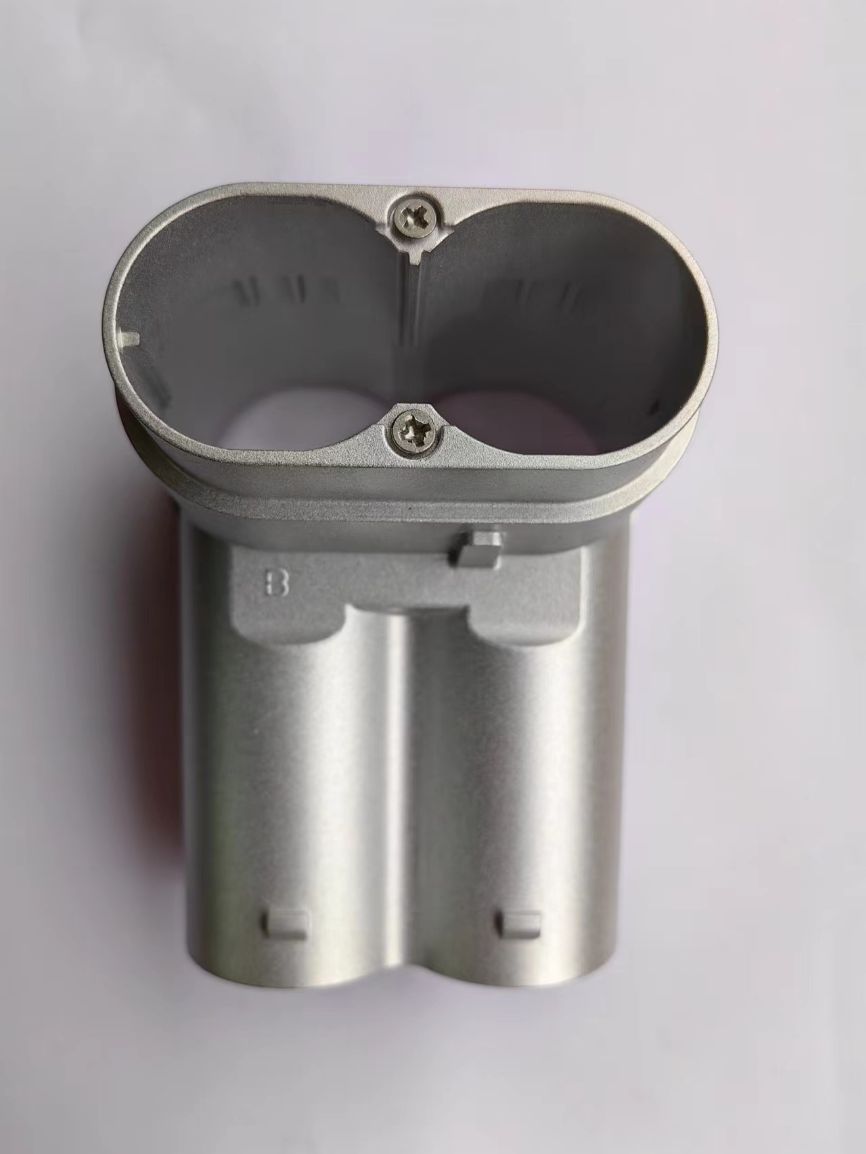

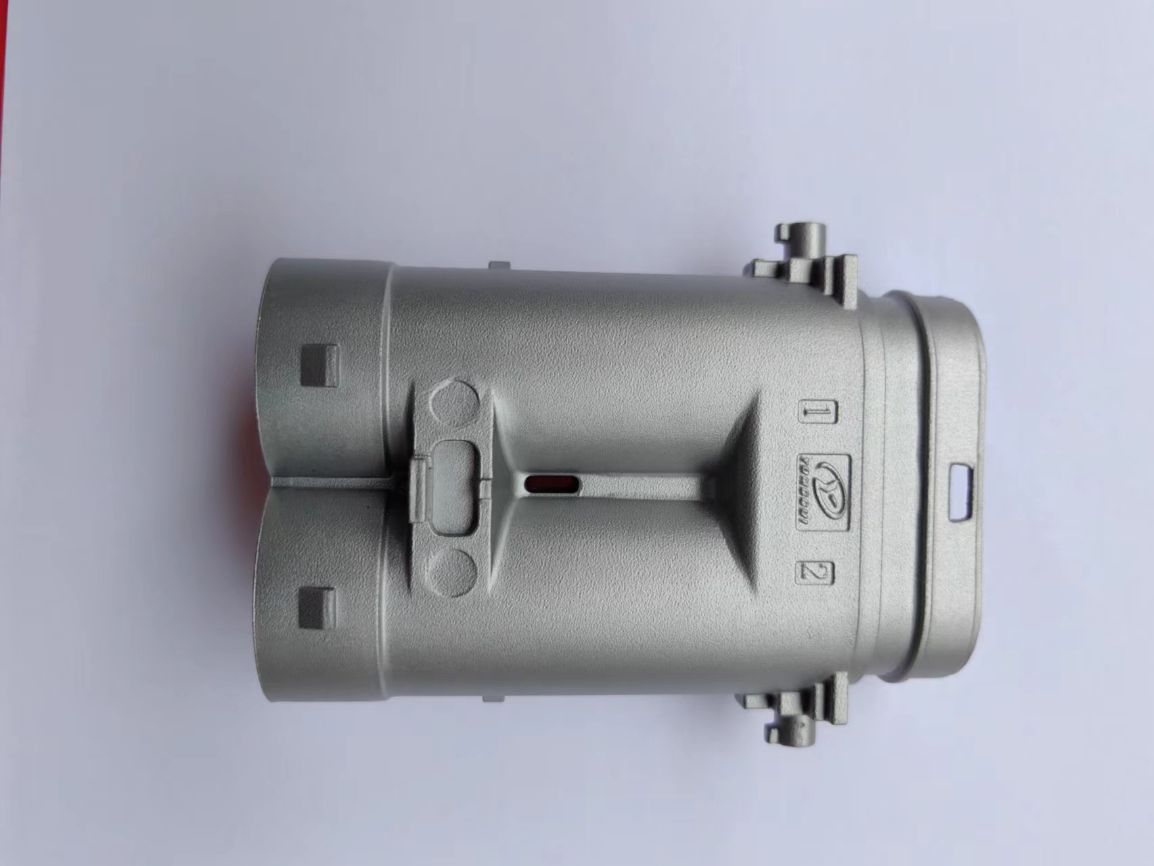

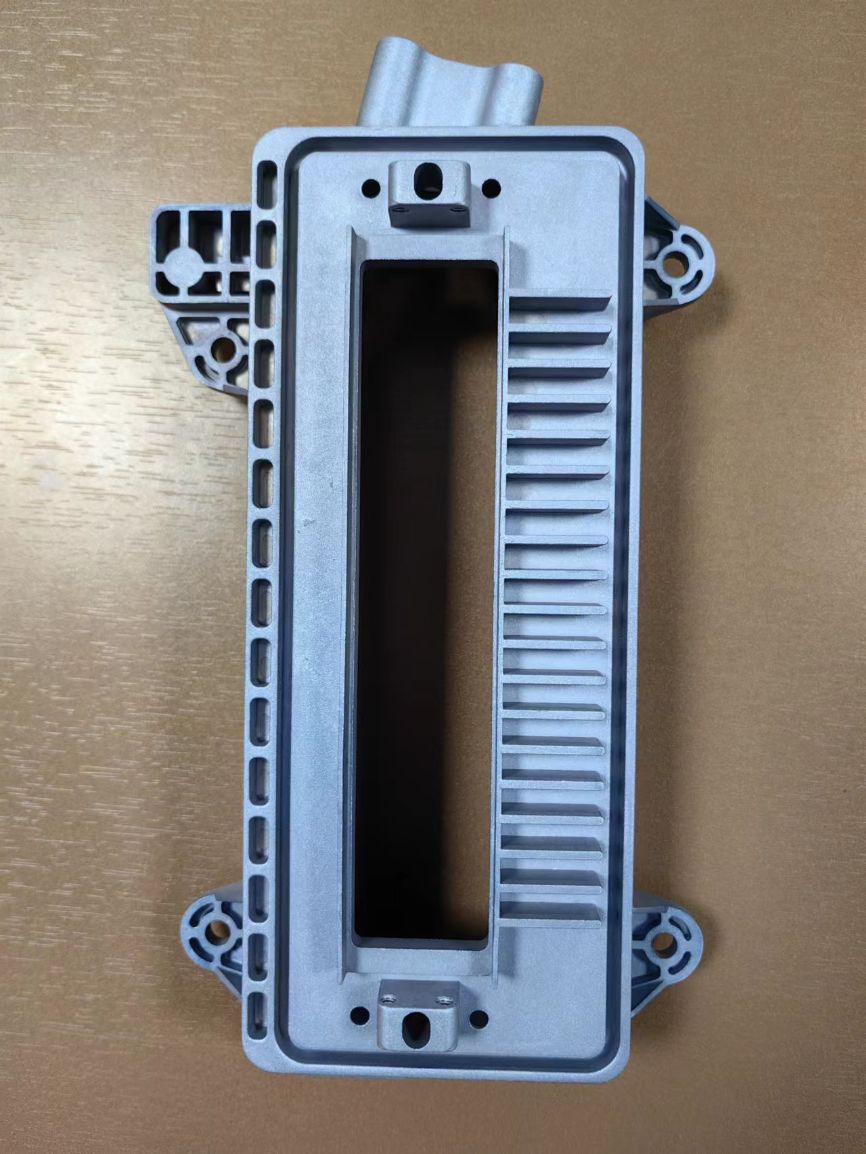

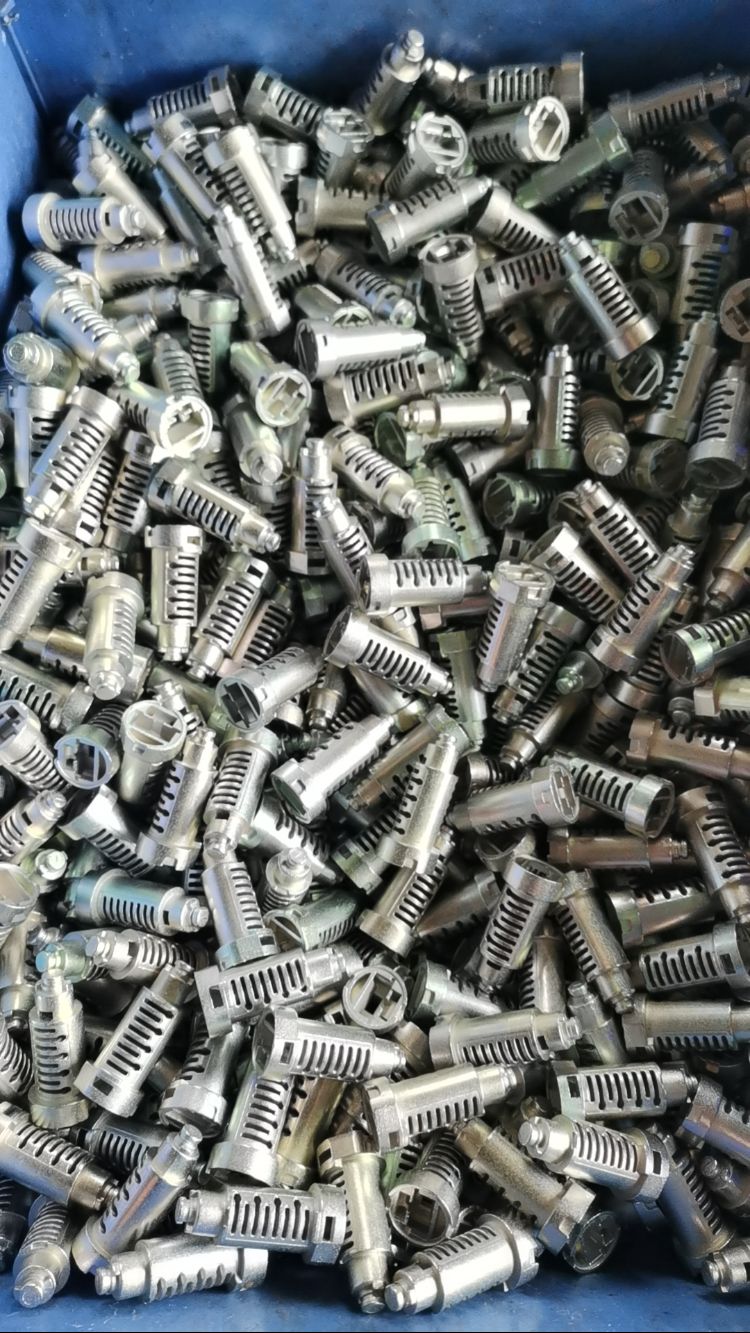

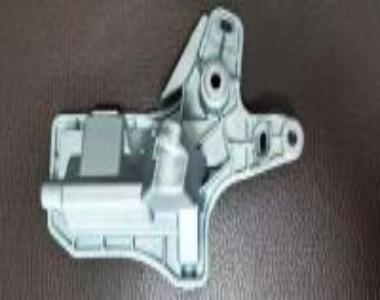

*以使用本公司三价铬钝化剂后再用封闭处理为例,压铸铝钝化后封闭盐雾高达700小时以上,型材铝合金盐雾高达1000小时以 上,锌合金盐雾高达300小时以上,镀锌盐雾可提高2倍以上。
使用方法
1、配槽
(1) 用去离子水稀释配槽;
(2) 开槽比例:20-30%
在配槽前请将槽子彻底清洗干净,加入所需的去离子水及浓缩液,搅拌均匀,检测其PH值,如果PH值不在3.5-5.5范围内,则将其调整至范围内。
2、使用参数:PH值:3.5-5.5 氧化点:6-9 Pt
温度:50-55℃ 处理时间:5分钟
3、PH值调整方法:
1)、若PH值偏低则用10%稀氨水分少量多次缓慢调整。
2)、若PH值偏高则用5%稀硫酸分少量多次加入调整,直到PH值在正常范围内。
备注:因每个客户素材、工艺、设备等有所差异,以上数据供参考,以实际生产为准。
检测方法
PH值:用0.1/0.01精度的PH计放入搅拌均匀的封闭槽中,约30秒读取稳定后的数值为封闭工作液的PH值。
氧化点:取50ml槽液置于250ml锥形瓶中,加5ml98%浓硫酸酸化,摇匀冷却,滴加5-6滴指示剂,用处理标液滴定,颜色由紫红色变为亮绿色为终点,此时消耗封闭标液的体积(毫升数)即为槽液封闭点浓度。
四、补加方法
槽液钝化氧化点调整:1000L槽液,每添加3kg封闭剂,钝化氧化点上升约0.1Pt。
槽液维护
1、实际生产消耗多为带出消耗,生产过程应定期检测槽液PH值以及槽液氧化点浓度。
2、槽液长时间使用会有少量沉淀析出, 铝合金氧化槽配过滤机使用,可大大延长其使用寿命。
3、PH值及氧化点浓度应每4h检测一次,以保证有效浓度在管控范围内。
设备要求
封闭处理剂槽液为弱酸性,槽体、治具、加热设备应使用304不锈钢制造。
换槽周期
1000L槽,连续生产、正常补加药剂情况下,处理面积达到3000-4000m²请重新更换槽液(此数据仅供参考,实际以实际生产为准)。
