本品是以有机高分子和金属无机缓蚀剂复合而成的金属材料抗指纹处理剂，本品成膜具有特殊的化学结构，其无机缓蚀分子与金属原子形成牢靠化学键，有机高分子填充在无机缓蚀剂与金属结合的间隙，且涂覆在金属表面，形成紧密的分子定向排列，构成了一层固体薄膜，隔绝了空气和水分等介质对金属表面的接触，从而显示出优良的抗指纹和防腐性能。

特性优点

1,抗指纹性

（1）抗指纹：具有很强抗指纹功能，碘蒸汽检测法检测合格。

（2）耐腐蚀: 有效提高金属耐腐蚀性，耐腐蚀盐雾时间可以翻倍。

（3）高亮度：透明光亮，无发彩、发白等现象产生，不影响原有光泽。

2,环保节能

（1）环保性：不含铬、磷等有害物质，免水洗，无废液排放。

（2）节能高效：降低能耗，本工艺具有性能稳定、表面处理一致的特点。

应用范围

 本品可应用于不锈钢、不锈铁、铝材、电镀件等的抗指纹处理。

理化性质

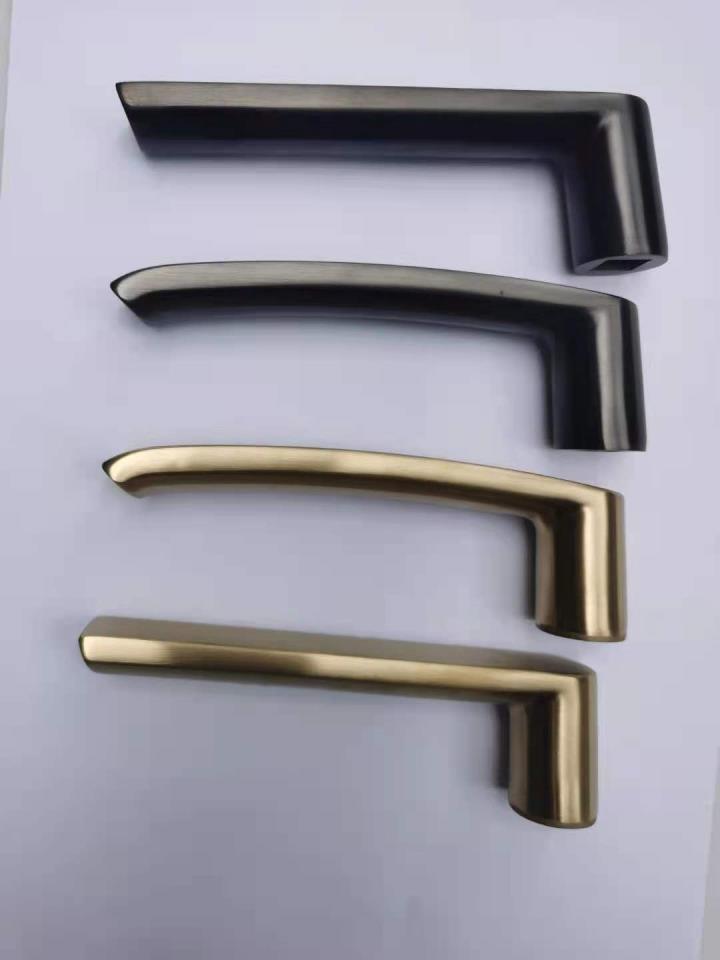

手柄耐指纹典型案例：

使用方法

常规工艺流程：待处理工件--除油脱脂--过清水--烘干---本品处理--晾干--120度烘干包装

首先要将被涂敷的工件进行清洁处理，确保无锈、无油污、无水分。将处理好的工件浸入处理剂溶液中1-2 分钟，取出滴干，放入烘箱中于120℃烘15-20分钟即可。

质量检验

  密度测量：选用量程为 0.7-1.2的精密比重仪，精度为±0.01 可直接测量。

槽液维护

1，在处理过程中，由于处理剂会不断消耗以及工件携带物的影响，应及时向药液中补充一定量的新药水使溶液的性能方可达到最佳工艺指标。

2，正常的条件使用，槽液不会失效。但前道工序的药业混入本处理剂，就容易产生沉淀、结块等失效状态，所以使用过程必须防止清洗剂药水对本处理剂的污染，特别是酸性清洗剂，必须用清水漂洗干净，建议除油清洗后应该采取多次漂洗，确保处理液的PH值必须保证在9-13之间。

老化失效

 实践证明：工作液经过长期使用，当溶液中杂质含量达到极限Cl-＞100mg/L、SO 2-＞10g/L，处理剂的性能急剧降低.不管如何补加新液，产品质量检验都难以满足，这时应倒掉槽液更换新液。

健康安全

  根据资料显示，本产品对健康无危害。但在使用过程中要严格遵循物质安全数据表(MSDS)提供的指引。 除指定的用途外，本品不应用于其它用途。如需处理用过的产品，请注意保护环境。

注意事项

 避免酸性或碱性物质混入槽液以免引起槽液报废

储藏包装

1， 本产品在储存、装卸时，参照SH/TO164 进行。最高储藏温度不应超过60℃长期储存温度应低于35℃； 本产品不燃烧、不爆、无腐蚀性，安全、环保。

2， 25Kg /桶化工桶包装，按一般化学品运输。
