产品导语

现代生活中，腐蚀生锈造成了大量的资源和能源的浪费，每年都会造成巨额的经济损失。为了防止钢铁腐蚀，市场研发了许多防腐蚀的方法，其中以涂料涂装防腐技术较为经济，并获得了广泛的应用。对金属设备采取涂层防腐，必须先对金属表面进行严格的前处理（Sa2.5级要求）。

除锈的传统方法为手工除锈或酸洗，喷砂或喷丸等，这些传统方法施工成本高，除锈费用约占钢铁总涂装费用的30-40%，其次工作效率低，劳动强度大，同时造成了强烈的粉尘和噪音污染，还不能彻底处理复杂作业面的死角，难以达到规定的标准。如使用铁锈转化清漆作为底漆来使用，则这些问题就会迎刃而解。

产品概述

铁锈转化清漆是专门针对这种带锈涂装设计的一款丙烯酸类清漆树脂。该清漆树脂具有良好的转锈能力，采用了化学转换法将铁锈转化为致密的钝化膜，对钢铁形成二次保护，付着力佳，配套性好，适用于钢结构涂装，厂房设备，彩钢瓦翻新，钢筋，结构性难以打磨和除锈工件的涂装。

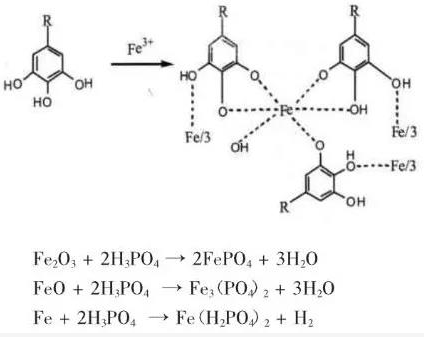

转锈机理

产品特点

1：良好的转锈能力，可带锈涂装

2：附着力佳，配套性良好

3：漆膜硬度高，光泽高

4：常温自干

5：环保，低VOC

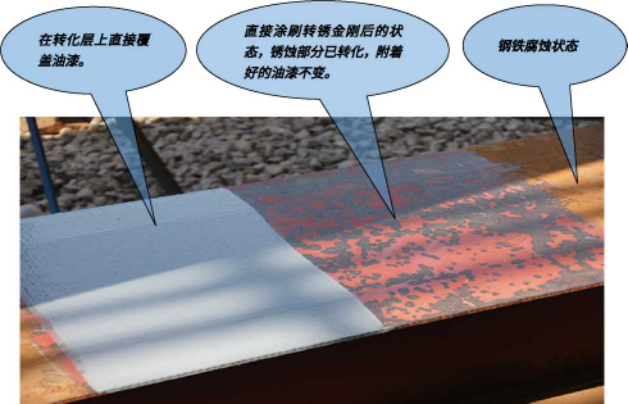

附着力

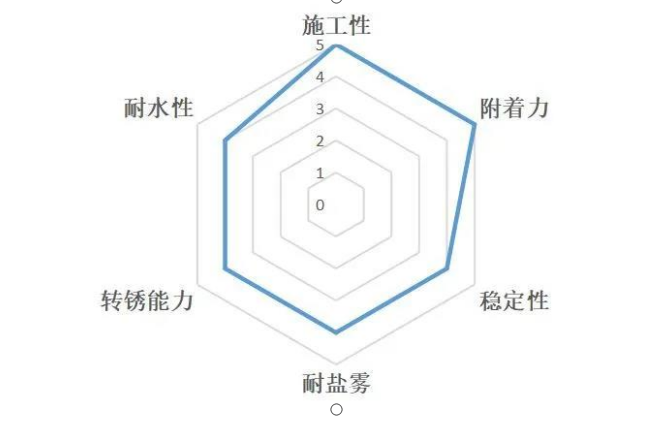

综合性能

铁锈转化清漆在生锈的金属表面如下步骤应用：

1：用钢丝刷刷去金属表面堆积的很疏松的锈蚀

2：将树脂用刷、喷或辊涂的方法于干的金属表面。最好的方法是用刷涂的方法以提供更高的渗透性。和绝大多数水性涂料一样，不应于10℃以下施工。在涂层干燥期间。应避免有结露或下雨情况。

3：十分钟后，第一道涂层转为黑色。对严重锈蚀的表面，建议还应刷第二道，以提供最大限度的保护。第二道应在第一道施工后20-30分钟之内施工，以保证和金属表面发生化学反应。

4：过夜干燥，然后涂中涂和面涂。中涂和面涂可以是溶剂型涂料，也可以是水性涂料。

提示：在某些锈蚀表面或某些干燥条件下会发现并不完全转黑。这并不影响涂层性能，反应会继续下去以提供高水平保护。
