产品简介

SY-60601是一款耐腐蚀性很好的铜防护处理剂，产品由进口纳米材料、添加剂、溶剂等材料构成，产品不含任何有毒物质。本品可以短期内在铜、银表面形成一层致密的保护层。可用采用浸泡、涂覆的等方式处理；使用工艺简单，无需水漂洗；本品是一种性能优越、颠覆传统的创新产品。

产品特点

1. 进口原材料，溶剂型，用于铜等金属的防腐蚀、防变色。

2. 耐高低温测试：-50～+160°C，10分钟，10个周期以上。

3. 耐湿热测试：温度 85°C，湿度 85%，120小时。

4. 高压蒸气灭菌：160°C，240 分钟，铜面不变色。

5. 盐雾测试：黄铜中性盐雾 300小时以上，紫铜盐雾120小时以上。

6. 耐高温测试：150～170°C，4小时不变色。

7. 耐硝酸测试：黄铜，1:3 硝酸滴定测试5分钟，合格；紫铜耐硝酸能力比黄铜更强。

8. 可焊性测试：不影响焊接。

9. 表面接触电阻：稍有影响，但不影响正常使用。

10. 消耗测试：1 升保护剂，可防护面积30-40平方米以上。

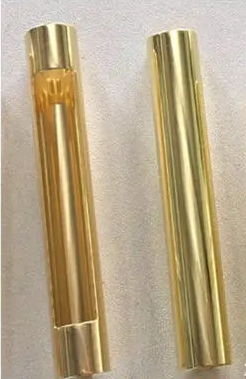

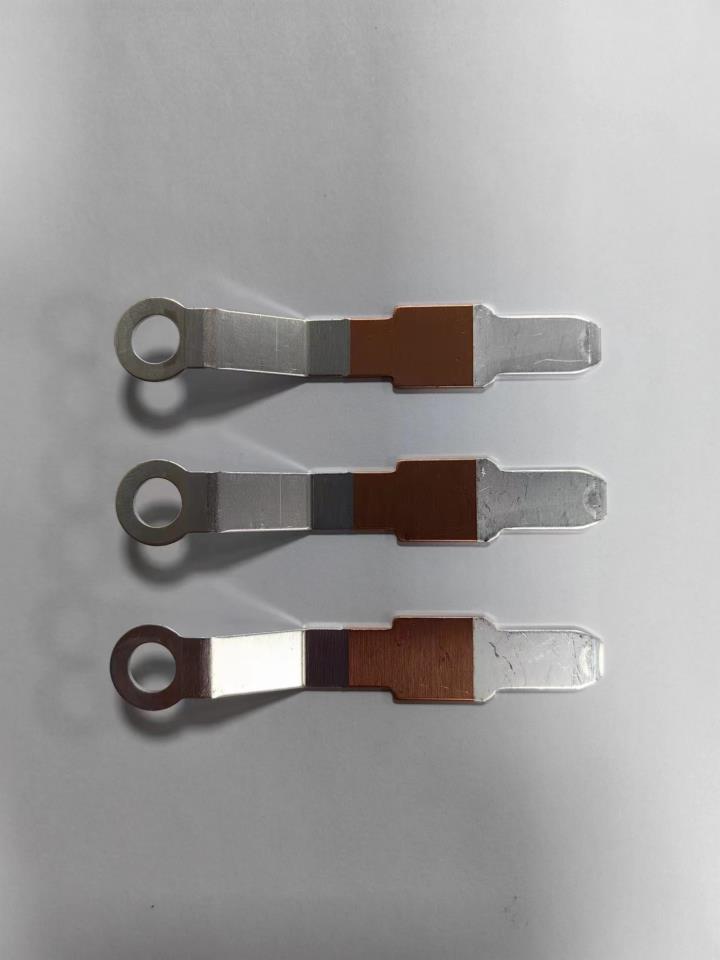

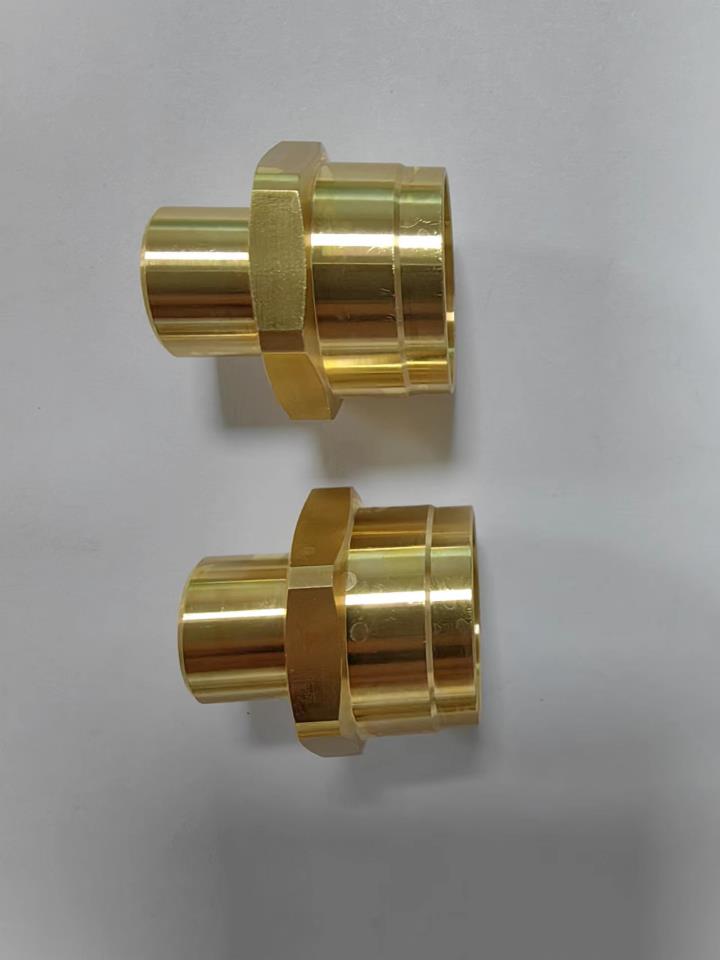

案例产品

使用工艺

1，操作流程 ：表面清洗-适当干燥→保护→干燥 ：甩干、晾干, 低温烘干最佳

2，使用参数 ：浓度：原液；温度 ；常温；时间：30～60 秒；搅拌 ：中等强度物理搅拌

3，操作要点

（1）浸涂，效果最好，易成膜且完整，适用于全表面保护的工件，浸渍 30.～60 秒，取出沥干多余的液体后，自然干燥或 50-60°C 以下烘干均可。

（2）刷涂，适用于局部或较大工件，用毛刷或脱脂棉刷至少 3～5 遍，要刷均匀，不要漏刷。

（3）喷涂，适用于大平面、有盲孔的腔体工件；自动生产线，喷嘴距离喷涂部位约 10～20cm，喷涂数遍。

注意事项

（1）保护前，工件表面必须干燥、无积水、无油、无氧化皮。

（2）保护后，晾干和吹干的耐盐雾效果不及烘干。

槽液维护

1.客户使用经验：每公斤保护剂涂覆工件表面积 30～40 平方米。

2.主要是带出消耗。

安全提示

1，操作应避免接触，戴好防护用品，不能入口，不能吸入蒸汽，如发生意外，需及时就医。

2，本品属于易燃物品，注意防火。

其运输、储存、排放

必须依法进行运输、储存和排放。详细资料请参照MSDS。
