产品特性
*本品不是油性封闭剂，而是在三价铬钝化剂转化膜基础上再次形成具有填充性质的耐腐蚀转化膜。产品环保型不含铬；
*本品适用于镁合金等金属表面三价铬钝化后的再次提高耐腐蚀处理；
*能在短时间内形成化学性质极为稳定的微细结晶封闭膜层，膜层耐腐蚀性、导电性好、与涂料的附着力强，不改变钝化颜色，裸膜中性盐雾测试可以在三价铬钝化剂基础上提高1-3倍；
*以使用本公司三价铬钝化剂后再用本品处理为例，镁合金（AZ91D）钝化后盐雾可达196小时以上。
*成膜为低接触电阻且是符合MIL-DTL-81706B电阻率小于5000µOhm/平方英寸耐热性高的无机钝化膜层

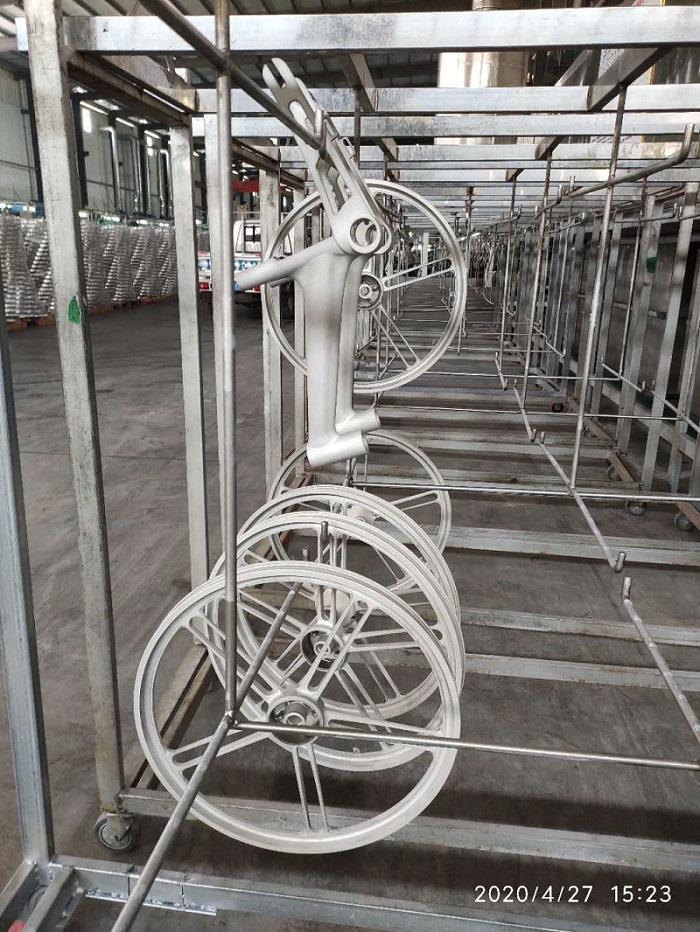

案例图片
使用方法
1、使用浓度50-100%使用
2、使用参数：
PH值：4.5-5.0 氧化点：6-9 Pt
温度：40-45℃ 处理时间：5-7分钟
3、PH值调整方法：
1）、若PH值偏低则用10%稀氨水分少量多次缓慢调整。
2）、若PH值偏高则用10%稀磷酸分少量多次加入调整，直到PH值在正常范围内。
备注：因每个客户素材、工艺、设备等有所差异，以上数据供参考，以实际生产为准。
检测方法
PH值：用0.1/0.01精度的PH计放入搅拌均匀的封闭槽中，约30秒读取稳定后的数值为处理工作液的PH值。
氧化点：取50ml槽液置于250ml锥形瓶中，加5ml98%浓硫酸酸化，摇匀冷却，滴加5-6滴指示剂，用封闭标液滴定，颜色由紫红色变为亮绿色为终点，此时消耗处理标液的体积（毫升数）即为槽液钝化氧化点浓度。
四、补加方法
槽液钝化氧化点调整：1000L槽液，每添加3kg处理剂，钝化氧化点上升约0.1Pt。
槽液维护
1、实际生产消耗多为带出消耗，生产过程应定期检测槽液PH值以及槽液氧化点浓度。
2、槽液长时间使用会有少量沉淀析出， 氧化槽配过滤机使用，可大大延长其使用寿命。
3、PH值及氧化点浓度应每4h检测一次，以保证有效浓度在管控范围内。
设备要求
铝合金加强剂处理槽液为弱酸性，槽体、治具、加热设备应使用304不锈钢制造。
换槽周期
1000L槽，连续生产、正常补加药剂情况下，处理面积达到3000-4000m²请重新更换槽液（此数据仅供参考，实际以实际生产为准）。
